Introdução de bobina galvanizada

March 30, 2021
mais recente caso da empresa sobre Introdução de bobina galvanizada

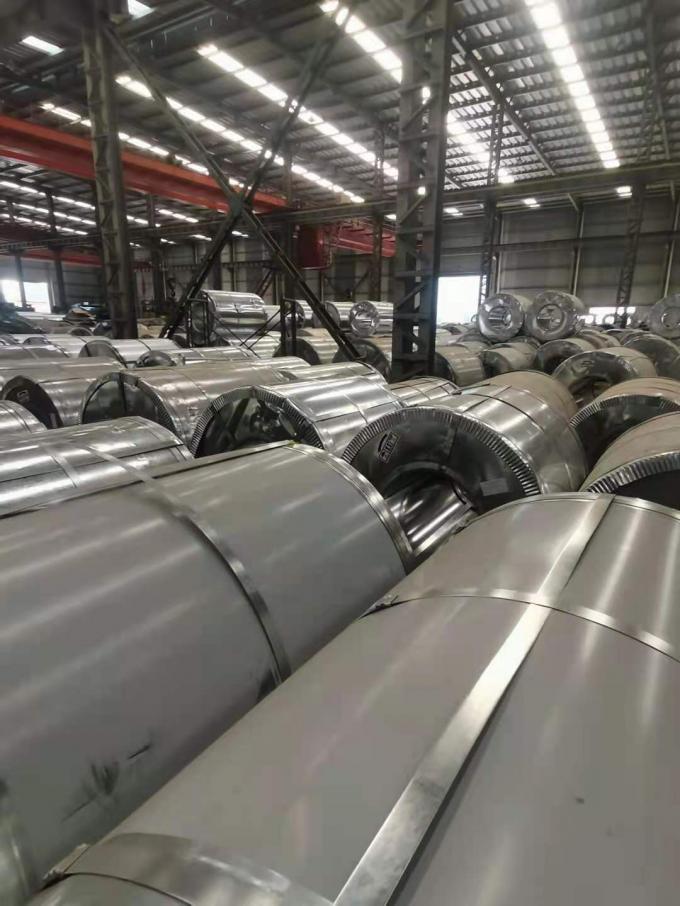

A introdução galvanizou bobinas

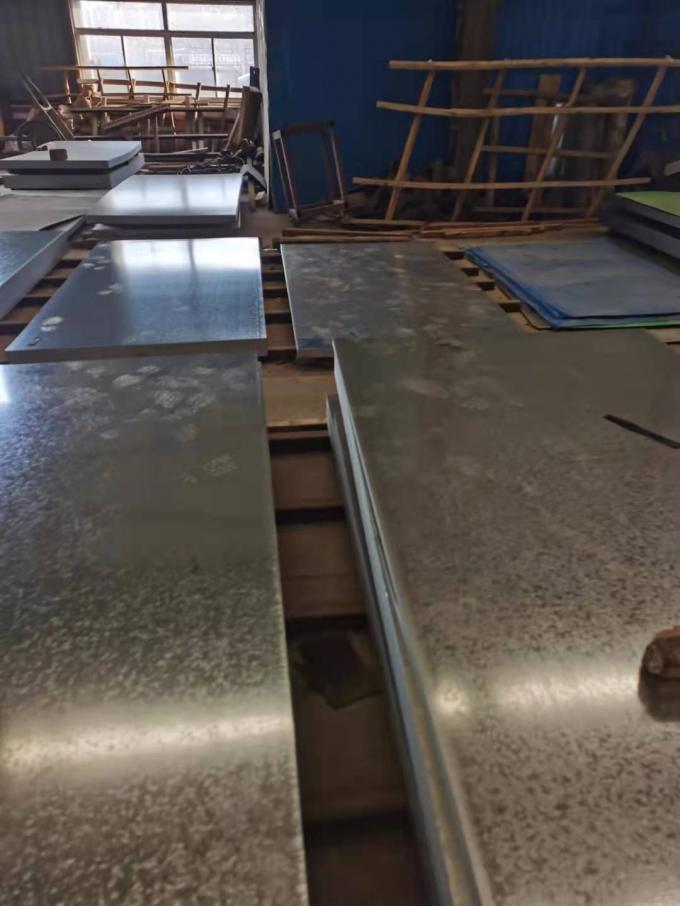

Para bobinas galvanizadas, a placa de aço fina é imergida no tanque derretido do zinco, de modo que uma placa de aço fina com uma camada de zinco seja aderida à superfície. É produzida principalmente pelo processo contínuo da galvanização, isto é, a chapa de aço enrolado é imergida continuamente em um banho galvanizado com zinco derretido para fazer a chapa de aço galvanizada; chapa de aço galvanizada ligada. Este tipo da placa de aço é fabricado igualmente pelo método do mergulho quente, mas imediatamente depois de deixar o tanque, é aquecido aproximadamente a 500°C para formar um filme da liga do zinco e do ferro. Esta bobina galvanizada tem a boas adesão e capacidade de soldadura da pintura.
Tratamento de superfície:
1. Passivation
O tratamento do Passivation da camada galvanizada pode reduzir-se dobrar a oxidação (oxidação branca) sob circunstâncias do armazenamento e do transporte da umidade. Contudo, o desempenho anticorrosivo deste tratamento químico é limitado, e impede a adesão da maioria de revestimentos. Este tipo do tratamento não é usado geralmente no revestimento da liga do zinco-ferro. Além do que a superfície lisa, geralmente, o fabricante executa o tratamento do passivation em outros tipos de revestimentos de zinco.
2. Lubrificação
Lubrificar pode reduzir a corrosão das placas de aço sob circunstâncias úmidas do armazenamento e do transporte. Depois que o tratamento do passivation das placas de aço e das tiras de aço, repintando o óleo reduzirá mais a corrosão sob circunstâncias de armazenamento úmidas. A camada de óleo deve poder ser removido com um desengraxador que não danifique a camada do zinco.
3. Selo da laca
Revestindo um filme de revestimento orgânico transparente muito fino, pode fornecer um efeito anticorrosivo adicional, especialmente resistência da impressão digital. Pode melhorar a lubrificação durante o molde e o saque como uma camada baixa da adesão para revestimentos subsequentes.
4. Fosfatar
Com fosfatar o tratamento, galvanizou as chapas de aço de vários tipos de revestimento pode ser revestido sem o tratamento mais adicional à exceção da limpeza normal. Este tratamento pode melhorar a resistência da adesão e de corrosão do revestimento e reduzir o risco de corrosão durante o armazenamento e o transporte. Após fosfatar, pode ser usado com um lubrificante apropriado para melhorar o desempenho moldando.
Definição do chapeamento
(1) revestimento normal da lantejoula

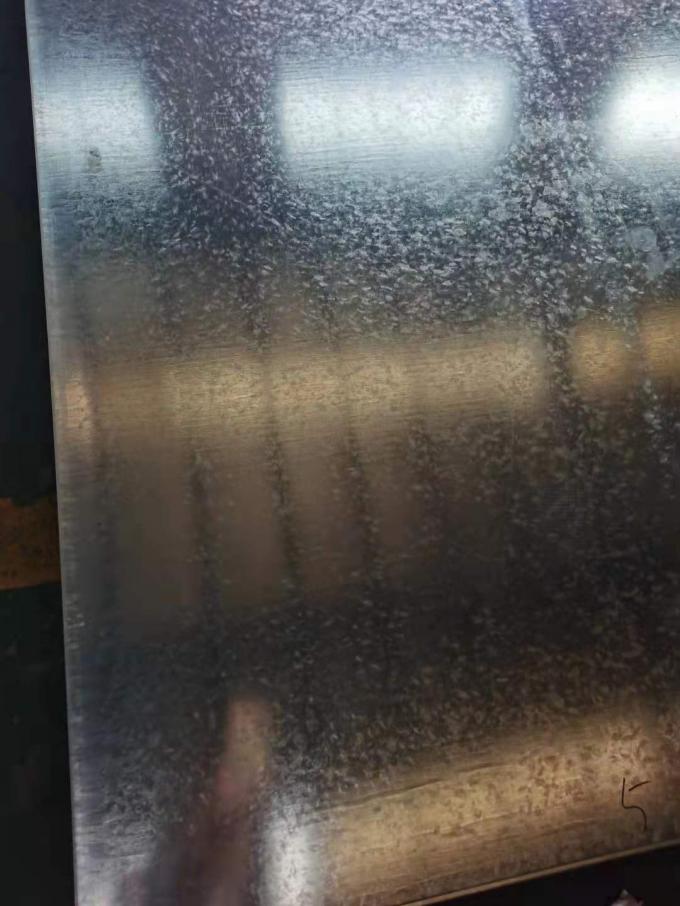

No processo normal da solidificação da camada do zinco, as grões do zinco crescem livremente para formar um revestimento com morfologia óbvia da lantejoula.
(2) revestimento minimizado da lantejoula
Durante a solidificação da camada do zinco, as grões de cristal do zinco são restringidas artificialmente para formar o revestimento possível o menor da lantejoula.
(3) revestimento Lantejoula-livre lantejoula-livre
É obtido ajustando a composição quimica da solução de chapeamento, não tem uma morfologia visível da lantejoula, e tem um revestimento de superfície uniforme.
revestimento da liga do Zinco-ferro (de 4)
A tira de aço após a passagem através do banho de galvanização é calor - tratado para formar uma camada da liga de zinco e de ferro durante todo o revestimento. Este revestimento tem um escuro - aparência cinzenta sem brilho metálico, e é fácil de pulverizar durante o processo de formação violento. Além do que a limpeza, o revestimento pode ser pintado diretamente sem tratamento mais adicional.
(5) revestimento diferencial
Para ambos os lados da chapa de aço galvanizada, os revestimentos com pesos diferentes da camada do zinco são exigidos.
(6) passagem lisa da pele
Alisar é um tipo da laminação da chapa de aço galvanizada com uma pequena quantidade de deformação para uma ou as diversas das seguintes finalidades.
Melhore a aparência da superfície galvanizada da chapa de aço ou para ser apropriado para o revestimento decorativo; minimize temporariamente a linha do deslizamento (linha de Lüdes) ou os enrugamentos produziram quando o produto acabado é processado.
